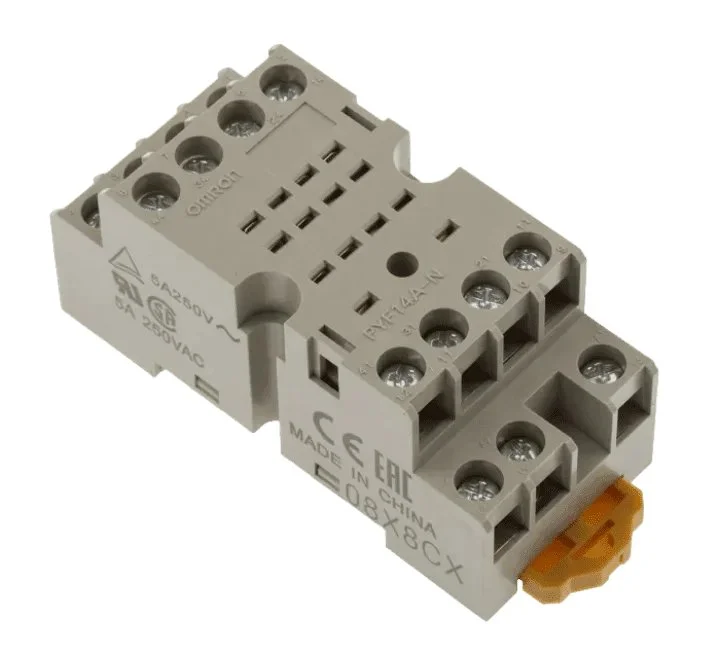

Колодка PYF14A-N представляет собой надежное монтажное основание, разработанное для установки и электрического подключения 14-контактных промышленных реле и таймеров. Эта колодка обеспечивает быструю и безопасную фиксацию компонентов в системах автоматизации и управления, где требуется высокая плотность монтажа и оперативная замена устройств.
Основные технические характеристики колодки PYF14A-N включают 14 контактов, что делает ее совместимой с широким спектром электромагнитных реле, таких как серии LY4 (четыре группы переключающих контактов) и аналогичных промышленных моделей. Подключение осуществляется посредством винтовых клемм, которые гарантируют плотное и виброустойчивое соединение проводников. Каждая клемма рассчитана на подключение проводов сечением до 2.5 мм², обеспечивая надежный электрический контакт для номинального тока до 10 А и номинального напряжения до 250 В переменного или постоянного тока. Контакты колодки изготовлены из высококачественных сплавов с покрытием, что предотвращает окисление и обеспечивает низкое переходное сопротивление в течение всего срока службы.
Монтаж колодки PYF14A-N может осуществляться двумя способами: на стандартную 35 мм DIN-рейку или непосредственно на монтажную панель с помощью винтов. Такой универсальный подход упрощает интеграцию в различные типы шкафов управления и распределительных устройств. Конструкция основания предусматривает направляющие для корректной установки реле, исключая ошибки при подключении и обеспечивая механическую стабильность. Материал корпуса колодки – высококачественный термопластик, устойчивый к высоким температурам, механическим нагрузкам и воздействию агрессивных сред, что повышает общую надежность системы.
Преимущества использования PYF14A-N включают существенное сокращение времени на монтаж и техническое обслуживание оборудования. Винтовые клеммы обеспечивают удобство подключения, а также возможность быстрой замены вышедших из строя реле без демонтажа проводки. Это минимизирует простои в производственных процессах. Благодаря прочной конструкции и качественным материалам, колодка обладает высокой степенью защиты от пыли и влаги в условиях промышленной эксплуатации, а также устойчива к вибрации, что критически важно для объектов с динамическими нагрузками. Соответствие международным и российским стандартам электротехнической безопасности, включая ГОСТ Р и IEC, подтверждает пригодность данной колодки для применения в ответственных системах.
Области применения PYF14A-N охватывают широкий спектр промышленного оборудования: от систем управления конвейерами и насосами до автоматизации технологических линий, систем контроля доступа и вентиляции. Колодка успешно применяется в энергетических установках, коммутационных шкафах, системах безопасности и пожаротушения, а также в оборудовании для упаковки и сортировки. Она служит важным элементом для создания модульных и легко обслуживаемых электрических цепей в распределительных щитах и пультах операторов.
Выбор колодки PYF14A-N обеспечивает долговечное и безопасное соединение, упрощает процессы эксплуатации и сервисного обслуживания промышленной аппаратуры. Она является функциональным компонентом для создания надежных и адаптивных систем управления на производстве.
